9- Le poste d'aiguillage

C'est ainsi que Windigipet appelle ce dispositif qui consiste à programmer des équations logiques, indépendantes du trafic sur le réseau, mais qui vont déterminer certains états de variables.



En cliquant "Poste d'aiguillage" dans le menu principal de Windigipet, on ouvre une fenêtre qui permet de créer des aiguilleurs (que l'on peut activer ou désactiver à tout moment). Pour chaque aiguilleur, on crée les conditions qui permettent l'activation ou la désactivation d'action(s).

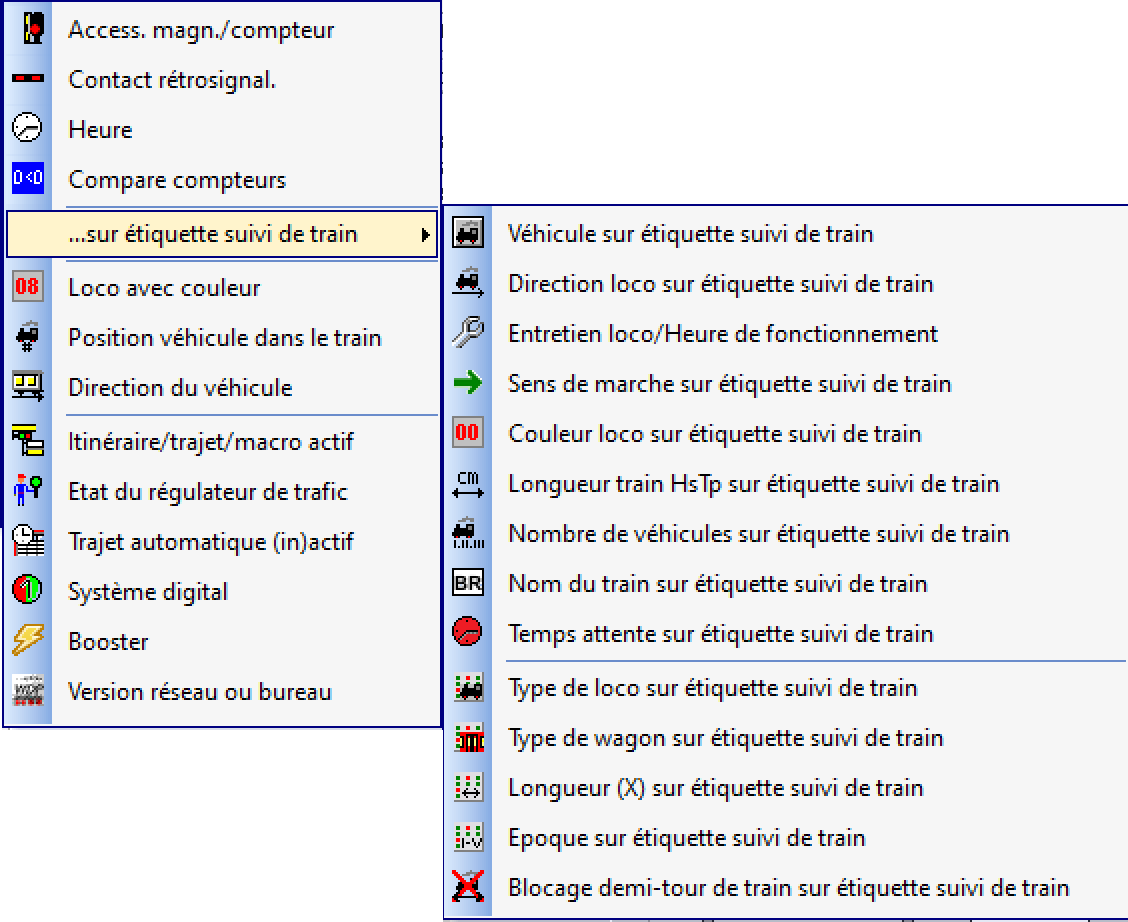

Les conditions logiques sont les suivantes :



Les conditions logiques mettent en relation logique les éléments suivants :

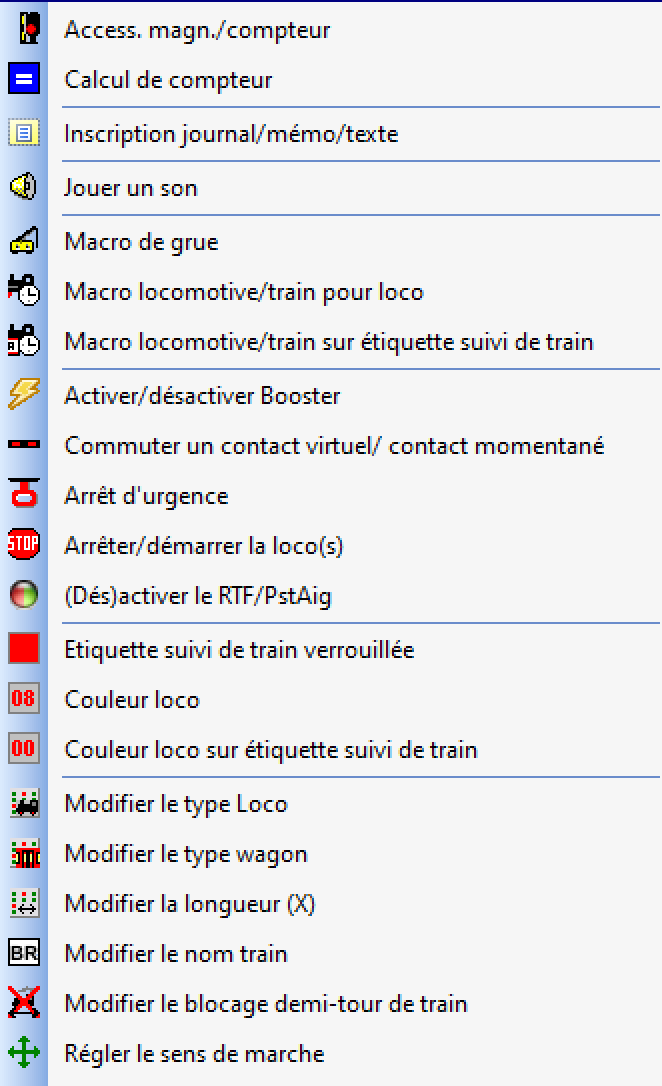

Les actions possibles sont les suivantes :

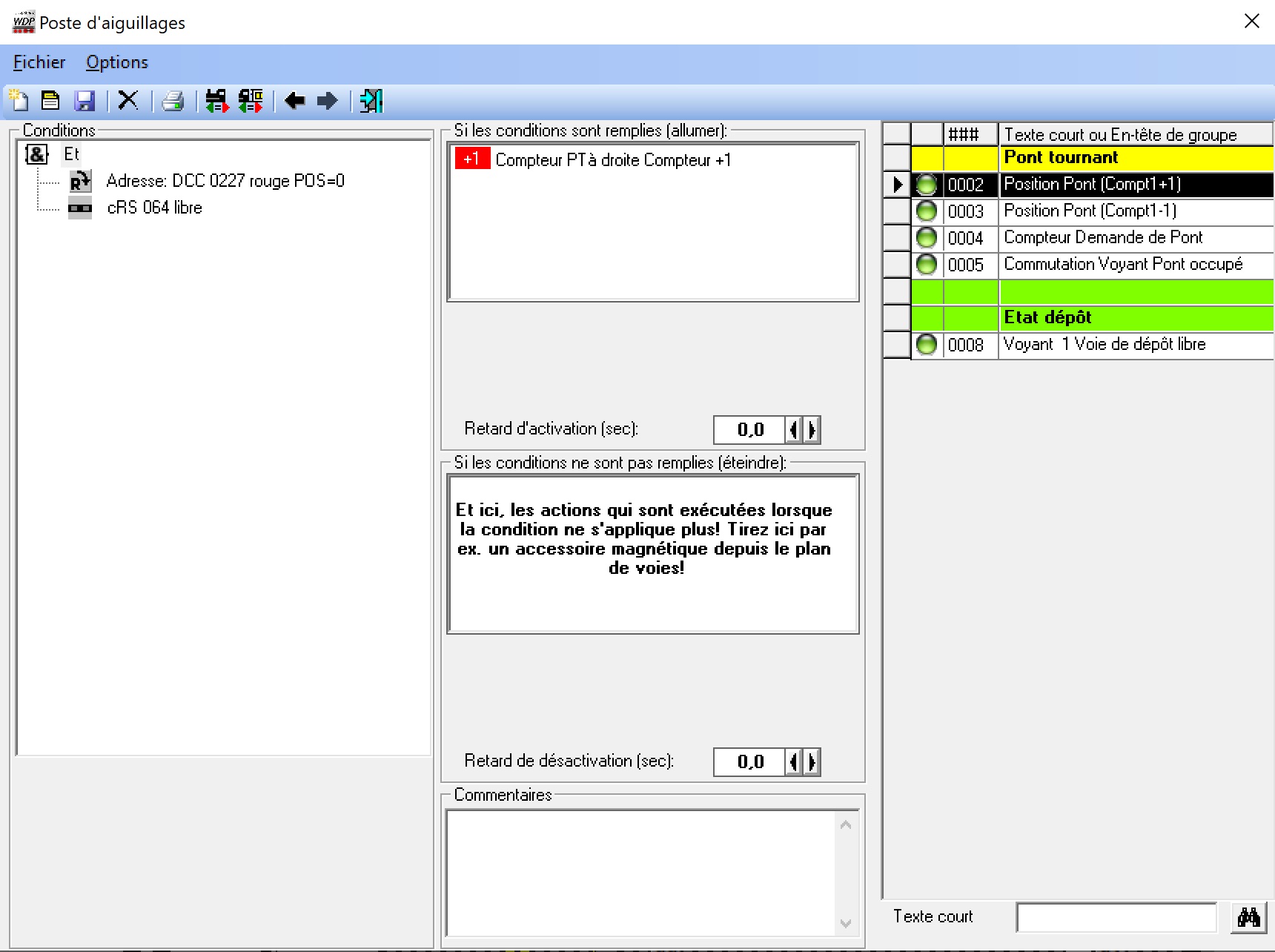

Dans l'exemple ci-dessous, j'utilise le poste d'aiguillage pour incrémenter ou décrémenter un compteur pour connaître la position courante du pont tournant.









On peut ainsi effectuer des éclairages sous conditions, piloter des compteurs, etc. et même agir sur le déroulement de trajets.
