LA SOLUTION RETENUE

page1 - page2 - page3 - page4 - page5



Le câblage des modules RM-GB-8 :

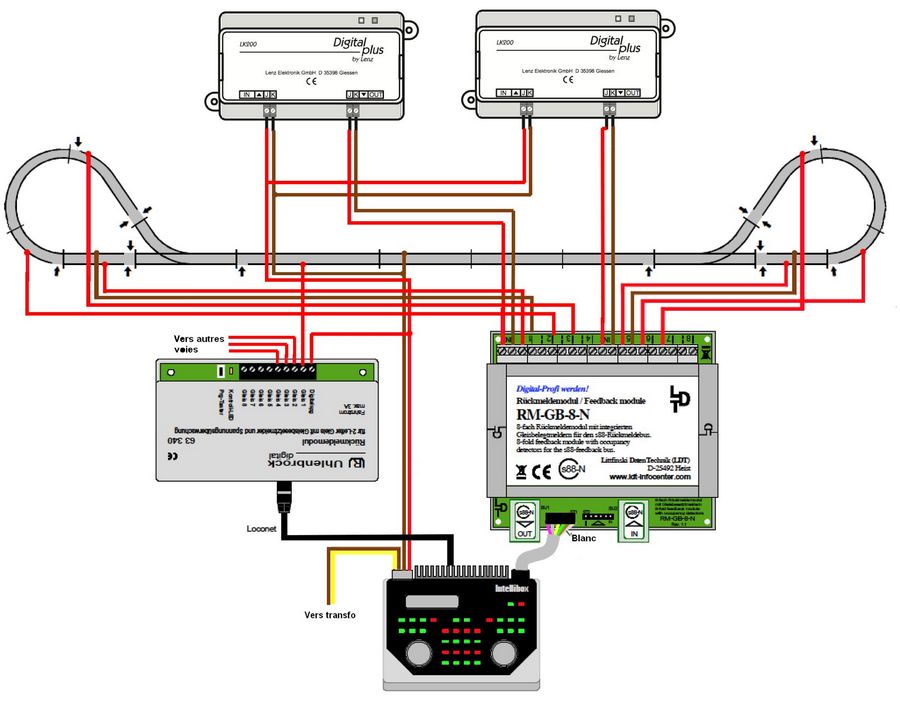

Le principe du schéma de câblage que j’ai utilisé est celui de la figure ci-dessous. Dans mon cas, disposant donc de deux boucles de retournement, j’utilise deux modules Lenz LK 200 de détection du court-circuit et le module RMGB pour la rétro-signalisation des voies des boucles de retournement. Toutes les autres voies sont rétro-signalées par des modules 63340 d’Uhlenbrock.





Les modules de rétrosignalisation
