LA SOLUTION RETENUE
page1 - page2 - page3 - page4 - page5
La programmation des modules Uhlenbrock 63340 (avec l'Intellibox) :
Il est recommandé de procéder en deux temps :
- Programmer l'adresse du module lors de la première programmation (étapes 1, 2 et 3)
- Programmer les variables (CV) du module (étapes 4 à 9).
| Etape | Ecran | Commentaire |
|---|---|---|
1 |
 |

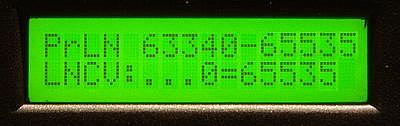

A la première programmation du module, il faut programmer l'adresse du module en tapant : - touche menu - touche mode - flèche bas jusqu'à "Prog loconet" Appuyer sur le bouton du module 63340 : la LED du module clignote. - Ensuite, taper sur flèche droite, apparaît alors l'écran à gauche.
|
2 |
 |

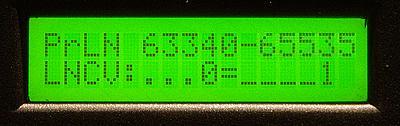

Appuyer sur flèche droite et taper le numéro du module (ici en exemple "1") (écran à gauche). |
3 |
Taper : - flèche return - menu
La LED du module s'éteint et on est sorti du mode programmation. |
|
4 |
 |

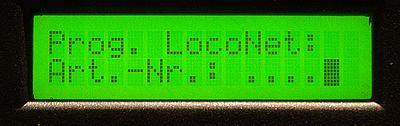

Pour programmer les CV, taper : - touche menu - touche mode - flèche bas jusqu'à "Prog loconet" - flèche droite On a alors l'écran à gauche.
|
5 |
 |

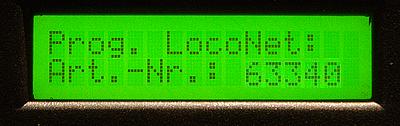

Il faut taper : - 63340 comme l'indique l'écran à gauche. |
6 |
 |
Taper sur la flèche return.

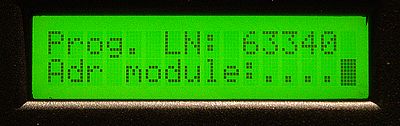

On a alors l'écran ci-contre. |
7 |
 |

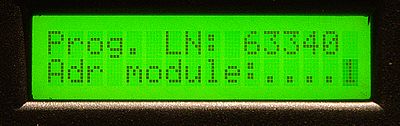

- Taper le numéro du module ("1" dans l'exemple, écran à gauche).
|
8 |
 |
- taper flèche return.
La LED du module clignote.

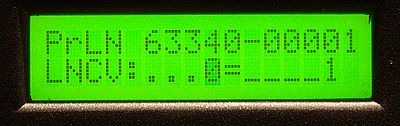

(Sur la première ligne apparaît le numéro du module, ici 00001, sur la deuxième ligne on a à gauche le n° de la CV et à droite sa valeur, la CV0 étant l'adresse du module, on a 1 ici). |
9 |
La programmation des CV peut commencer. On peut lire et écrire à sa convenance les CV 1 à 8 (adresses de rétrosignalisation, 17 adresse de report), 20 (configuration du module: bit 0 pour la manière d'attribuer les adresses, bit 1 : concerne la temporisation de prise en compte de l'occupation des cantons, bit 2 : action à la mise sous tension, 21 à 28 et 41 à 48 : valeur des temporisations occupé ou libre). Voir la notice en français téléchargeable à la page précédente.
|
|
10 |
Taper sur menu lorsque c'est fini. La LED du module s'éteint.
|
Mes modules sont programmés ainsi :
Les 16 premiers cantons étant rétrosignalés par les modules RM-GB-8 (cantons 1 à 16), le premier module 63340 est donc à l'adresse 3 et concerne les cantons 17 à 24, puis le module suivant (le 4) concerne les cantons 25 à 32, et ainsi de suite jusqu'au module 11 (cantons 81 à 88).
Au sein de chaque module les adresses se suivent, le bit 0 de la CV 20 est donc à 0 et la CV1 de chaque module donne l'adresse du premier canton.
Je ne touche pas au bit 1 de la CV 20 et le bit 2 est à 1 pour un reporting immédiat de l'état d'occupation des voies.
Je ne touche pas à la CV 17.
