LA SOLUTION RETENUE

page1 - page2 - page3 - page4 - page5



Les modules Ulenbrock 63340 et 63320 :



Chaque module dispose de 8 voies de rétrosignalisation. Ces modules sont onéreux mais fonctionnent impeccablement. Ils sont reliés à la console intellibox par le réseau loconet, comme on le voit sur la photo ci-dessous.



Les modules de rétrosignalisation

Le câblage :

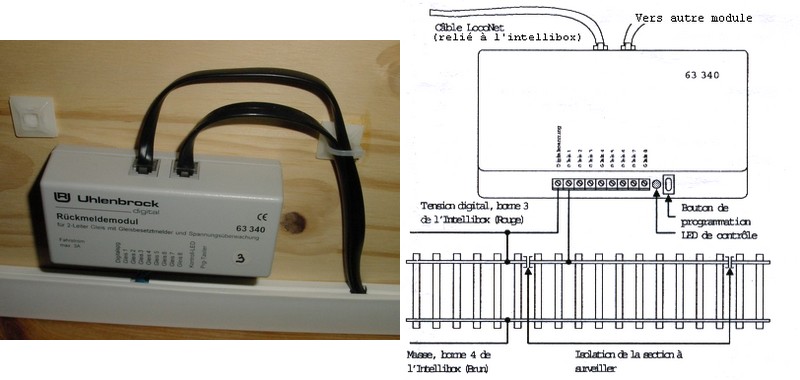

Comme on le voit sur le schéma ci-dessus, chaque section à surveiller est isolée par des éclisses isolantes sur un seul côté de voie et est reliée à une des entrées (1 à 8) du module. Par ailleurs, la tension digitale (rouge) est reliée à l'entrée tension du module.

La programmation :

La programmation des modules s'effectue assez simplement avec l'intellibox (suivre la notice Uhlenbrock : attention elle est souvent en allemand, il faut se procurer la notice en français, elle existe). Les notices sont identiques pour les modules 63340 et 63320.

Téléchargement de la notice en français (pdf) en cliquant ici (1,5 Mo) : pdf.





Il faut programmer :

- l'adresse de chaque module

- l'adresse de chaque entrée





La notice d'Uhlenbrock n'étant pas forcément très claire, la méthodologie de programmation est détaillée dans la page suivante.





Retour page précédente __________ Page suivante
