6- Synthèse

Le signal envoyé sur les rails par la console numérique contient la commande et la puissance. Le décodeur récupère ce signal par l'intermédiaire des roues de la loco (points noirs sur les rails).
Le signal de commande est isolé, traité numériquement (récupération des octets d'adresse, vérification de l'adresse loco, récupération des octets de données) et transmis au modulateur correspondant à la commande désirée.
Le signal de puissance est quant à lui redressé, haché puis modulé par le signal de commande.

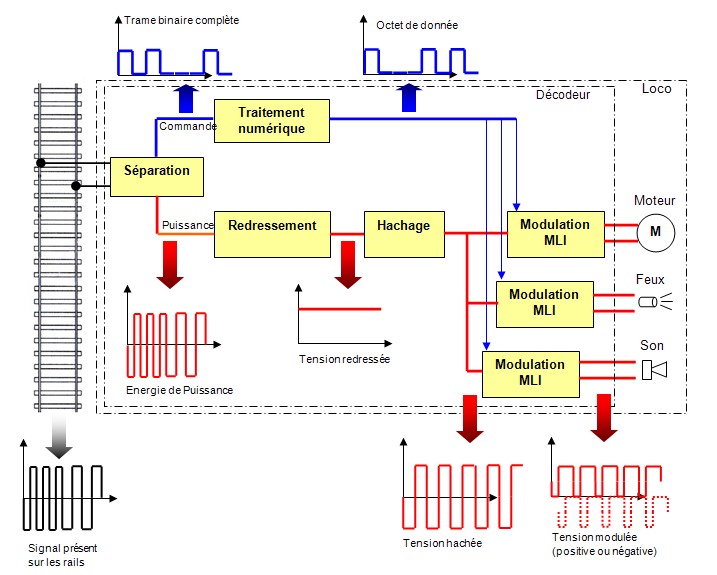

Le schéma synoptique général est le suivant :
