Les transformateurs

L'alimentation du réseau est réalisée par deux transformateurs de 45 VA chacun :



- un transformateur utilisé pour la traction,

- un transformateur utilisé pour les accessoires (éclairages du décor, signaux, dételeurs).

Ainsi, la multiplication des accessoires, notamment des éclairages, ne pénalise pas le fonctionnement des trains dont l'alimentation est indépendante.

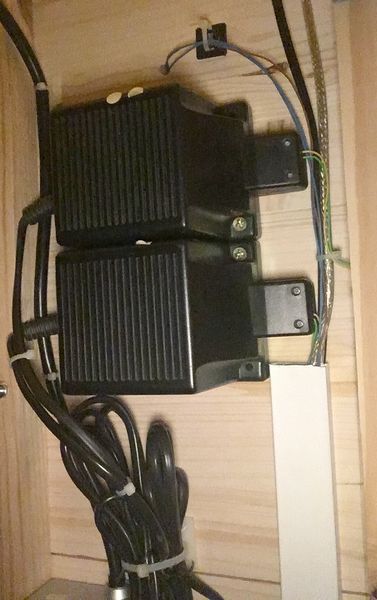

Comme tous les équipements électroniques, les transformateurs sont installés sous le plateau, comme le montre la photo.





Transfos





Pour un réseau plus important, plusieurs autres transformateurs pourraient s'avérer nécessaires pour satisfaire le besoin en courant électrique, que ce soit pour la traction ou pour les accessoires.



Sous 15 V, ces transformateurs débitent en gros 3 Ampères maxi. En supposant un rendement de redressement de 100% et avec des locos N qui consomment moins de 0,5 A, on peut considérer qu'au moins 6 locos peuvent fonctionner simultanément. C'est par ailleurs l'ampérage que délivre l'Intellibox. S'il fallait plus, il faudrait un transformateur supplémentaire et ajouter un booster.



Pour les accessoires, il faut ajouter la consommation de toutes les ampoules et autres accessoires utilisés, afin de vérifier que l'on ne dépasse pas 3A.
