LES TRANSFORMATEURS D'ALIMENTATION

page1 - page2

Les transformateurs

L'alimentation du réseau est réalisée par deux transformateurs de 45 VA chacun :



- un transformateur utilisé pour la traction,

- un transformateur utilisé pour les accessoires (éclairages du décor, signaux, dételeurs).

Ainsi, la multiplication des accessoires, notamment des éclairages, ne pénalise pas le fonctionnement des trains dont l'alimentation est indépendante.

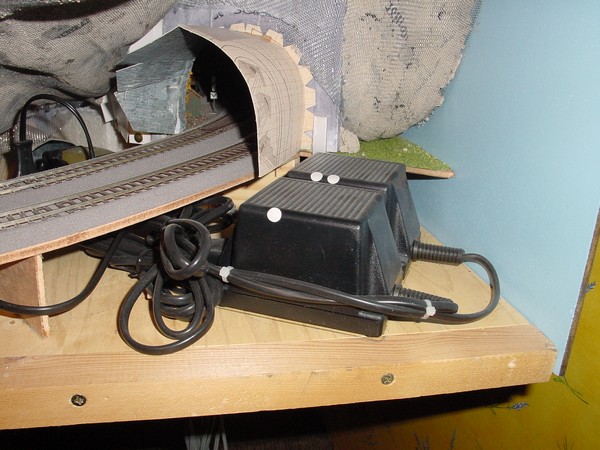

Les transformateurs sont cachés sous le décor de montagne, comme le montre la photo. Ils ne sont accessibles qu'en retirant la planche arrière du décor, ce qui n'est pas pratique, mais l'opération est rare.









Pour un réseau plus important, plusieurs autres transformateurs pourraient s'avérer nécessaires pour satisfaire le besoin en courant électrique, que ce soit pour la traction ou pour les accessoires.



Sous 15 V, ces transformateurs débitent en gros 3 Ampères maxi. En supposant un rendement de redressement de 100% et avec des locos HO qui consomment en gros 0,5 A, on peut prendre comme hypothèse que 6 locos peuvent fonctionner simultanément.



Pour les accessoires, il faut ajouter la consommation de toutes les ampoules et autres accessoires utilisés, afin de vérifier que l'on ne dépasse pas 3A.
